3. Zunanji hrup

< nazaj na kazalo

3.1 Splošno

Delovni listi “Zunanji hrup” je namenjen dokazovanju predpisane zvočne izolativnosti zunanjih konstrukcij.

V izhodišču je na voljo en delovni list, za izračun enega prostora. Pripomoček podpira avtomatski izračun za tri prostore in sicer tako, da se listi podvoji (desni klik na zavihek z imenom lista, izbira “Premakni ali kopiraj”, obkljukana izbira “ustvari kopijo”). Nov oz. kopiran list mora imeti enako strukturo imena kot osnovni list (desni klik na novo ustvarjeni zavihek in izbira “Preimenuj”).
Se pravi, če je osnovni list poimenovan “2.1.1 Zunanji hrup”, bo nov list imel ime “2.1.2 Zunanji hrup”

TSG, točka 2, 2. odstavek:
Za potrebe izpolnjevanja zahtev Pravilnika o zaščiti pred hrupom v stavbah se doseganje zadostne zvočne izolacije zunanjih ločilnih elementov zagotovi tako, da ravni hrupa v okolju iz preglednice 1 ne bodo presegale ravni hrupa v varovanih in poslovnih prostorih stavbe skladno s preglednico 2.



Postopek za izračun izolativnosti je naslednji:

  1. določi se prostore (sobe) znotraj objekta, ki imajo najslabše karakteristike,
  2. izpolni opis konstrukcije proti zunanjosti,
  3. določi se maksimalno raven hrupa v prostoru (za enodružinske hiše je to 35 dB),
  4. določi se vir hrupa (promet ali drug hrup),
  5. vpiše se površino prostora A,
  6. vpiše se korekcijski faktor oblike fasade,
  7. v tabelo se vpiše masivne konstrukcije proti zunanjem zraku,
  8. v tabelo se vpiše okna in vrata,
  9. v tabelo se vpišejo mali elementi,
  10. preveri se, če je izračunana zvočna izolirnost večja od zahtevane.



3.2 Prostori z najslabšimi karakteristikami

Prostore z najslabšimi karakteristikami je potrebno določiti izkustveno.

Navadno so to prostori z:
a) veliko zunanjo površino (v vogalu stavbe oz. celo s tremi zunanjimi stenami) oziroma
b) prostori z veliko površino  zvočno manj izolativnih elementov (okna, vrata, odprtine,..).

SPREMEMBA!!!
Pri izdelavi elaborata je potrebno izdelati preračun zunanjega hrupa za vse vrste zunanjih konstrukcij (stene, streha, vrata, okna,…). To v osnovi pomeni, da po navadi ni dovolj, da se izbere le en prostor, pač pa je potrebno narediti izračun za toliko prostorov, da se v izračunih zaobjame vse različne zunanje konstrukcije.
TSG, točka 2.2.1, 1. odstavek:
Zvočna izolirnost običajnih izvedb masivnih fasadnih sten in zidov z zunanjimi toplotnoizolacijskimi fasadnimi oblogami je v večini primerov tolikšna, da na skupno zvočno izolirnost fasade prevladujoče vpliva prehod zvoka prek drugih s stališča zvoka šibkejših fasadnih elementov, npr. oken, roletnih omaric, prezračevalnih elementov ipd.



3.3 Opis prostora v stavbi

Opis prostora sta dva tekstualna polja, v katera se vpiše številka in naziv prostora, ki se obravnava. Za naziv prostora se izbere opisno ime, za številko pa številko iz dokumentacije oz. tlorisov

Enostavni primer: “01 Dnevna soba“.



3.4 Maksimalna raven hrupa v prostoru

Maksimalno raven hrupa v prostoru predstavlja polje Lnot in se določi po preglednici 2 tehnične smernice. Za večino primerov, razen za bolniške sobe, velja da je maksimalna dnevna mejna vrednost hrupa v prostoru 35 dB(A). V primeru, da se kot prostor obravnava bolniško sobo, je potrebno popraviti vrednost Lnot na 30 dB.

POZOR: V različici za enodružinske hiše je polje zaklenjeno!



3.5 Vir hrupa

Polje “Hrup povzroča promet” določa vir hrupa in posledično uporabo korekcijskih faktorjev C ali Ctr. Kadar je stavba izpostavljena hrupu prometa, se v polje vpiše “da”.

POZOR: V starejših verzijah pripomočka se je za izpostavljenost hrupu prometa vpisovalo “x”. Tukaj je bila uvedena sprememba, da je prikaz in izpis bolj pregleden.
TSG, točka 2.2
(2) Kadar hrup zaradi prometa ni prevladujoča vrsta hrupa, v zgornji enačbi namesto korekcije za spektralno prilagoditev Ctr uporabimo korekcijo za spektralno prilagoditev C, skladno s standardom SIST EN ISO 717-1.



3.6 Izračun zahtevane izolirnosti po SIST EN 12354-3

V polje vpišite “da” za izračun zahtevane izolirnosti po SIST EN 12354-3 namesto po TSG.

V tehnični smernici enačba za izolirnost konstrukcije ne vsebuje korekcijskih faktorjev (-3 dB za hrup prometa in -1,5 dB za hrup 45°). Brez teh členov je zahtevana izolirnost po tehnični smernici bistveno višja, kot po standardu.

Polje je na voljo od različice 2.8 naprej.



3.7 Volumen prostora

Neto volumen prostora, na katerega vpliva zunanji hrup.

Polje od različice 2.1o naprej v kombinaciji z odmevnim časom nadomešča polje z absorbcijsko površino prostora.

3.8 Odmevni čas

Za odmevni čas se privzeto uporabi 0,5 s. S tem odmevnim časom in volumnom se izračuna absorbcijska površina prostora. Po potrebi, za zahtevnejše primere in opremljene prostore, se lahko izvede izračun odmevnega časa s pomožnim izračunom na desni strani.

Polje od različice 2.1o naprej v kombinaciji z volumnom prostora nadomešča polje z absorbcijsko površino prostora.



3.8.1 Izračun odmevnega časa opremljenega prostora

Pri opremljenih prostorih je potrebno v zgornjem delu pomožnega izračuna določiti vse mejne površine prostora. To so vse stene, okna, vrata, tla in strop, ki prostor obdajajo. Tukaj ni razlike med zunanjimi in notranjimi elementi. V prvem koraku se izbere vrsto elementa iz spustnega seznama, pri čemer se avtomatsko izpolni podatek o absorbcijskem koeficientu iz zavihka “Absorbcijske površine”. Temu elementu se vpiše površina ter število ponovitev elementa.

V drugem koraku se določi absorbcijo pohištva. Vir podatkov je zavihek “Absorbcija pohištva”. Iz spustnega seznama se izbere element ter zanj določi število ponovitev (število istih elementov v prostoru).

Rezultat (odmevni čas) se po končanem vnosu podatkov, prepiše v polje “odmevni čas” na glavnem obrazcu.

Pomožni izračun ne omogoča vnosa absorbcije v zraku (za prostore do 200 m3 se lahko ta člen zanemari) ter ne omogoča upoštevanja ploskovne razporeditve pohištva (npr. dvoranski sedeži v večih vrstah). V primeru, da je potrebno upoštevati še omenjena dva sklopa, se lahko izračun absorbcijske površine izvede v zavihkih “Odmevni hrup” (zavihek je na voljo v pripomočku Hrup’13 za vse stavbe).



3.9 Korekcijski faktor oblike fasade

Faktor oblike fasade je določen v standardu SIST EN 12354-3.

Vpliv zunanje oblike fasade je lahko pozitiven (manjša prevodnost zvoka) ali negativen (večja prevodnost zvoka). Pozitivno vpliva zaslanjanje ali delno zaslanjanje z balkoni ali podobnim na fasadi. Negativne vplive povzročajo dodatni odboji in zvočno polje, ki se lahko šteje za odmevno, če balkoni tvorijo delno ograjen prostor okrog površine fasade. Računanje teh vplivov na podlagi dane geometrije se v razumnih mejah ujema z meritvami (meritve na stavbi, meritve na modelih v ustreznem merilu).

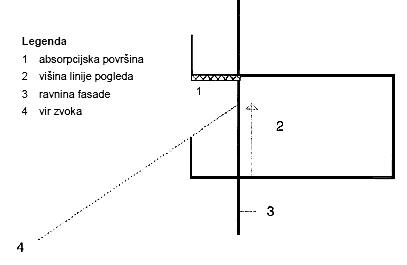

Oblika fasade je narisana v navpičnem prerezu skozi arkadni hodnik (galerijo), balkon ali teraso. Če imajo ti zaprte ograje, torej ograje nimajo večjih odprtin, so ograje vrisane na prerezu, sicer niso vrisane. Absorpcija je označena s frekvenčno vrednotenim zvočnim absorpcijskim koeficientom αw po EN ISO 11654 kot ≤ 0,3; 0,6 ali ≥ 0,9. Vmesne vrednosti se lahko izračunajo z interpolacijo; vrednost αw ≥ 0,9 se uporabi tudi, če nad površino obravnavane fasade ni odbojnih ploskev. Smer vpadnega zvoka je dana z višino z linije pogleda od vira zvoka na ravnino fasade; odločilno mesto vira zvoka je tisto, ki daje najmanjšo višino (glej sliko C.1).

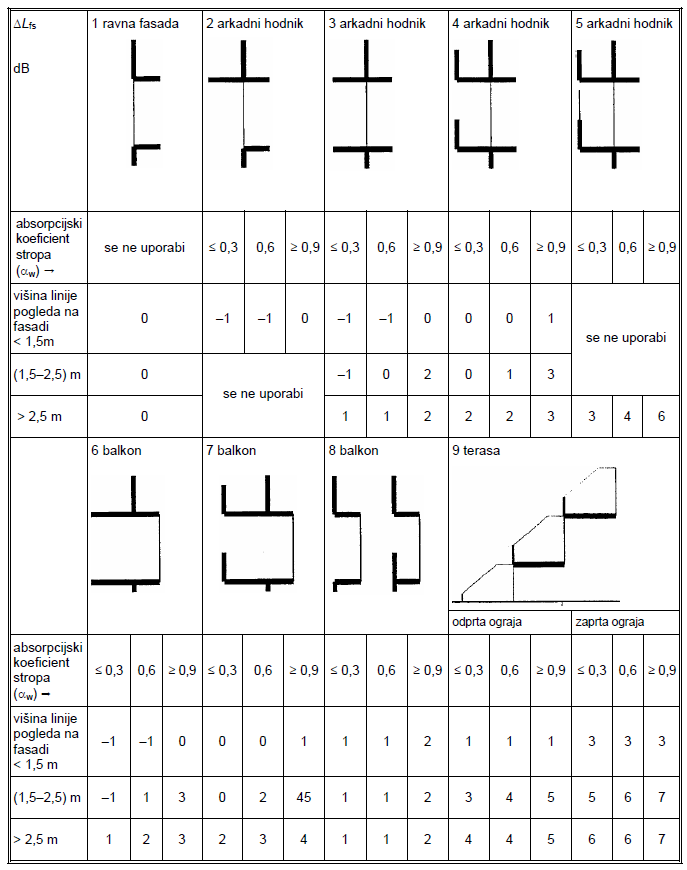

Nekaj najpogostejših korekcijskih faktorjev najdete tudi v naslednjem diagramu:



faktor_L2 dLfs



3.10 Izračun brez faktorjev C/Ctr

V redkih primerih se lahko izračun naredi s celoštevilčnimi vrednostmi izolativnosti. Največkrat je to v primeru, ko za konstrukcije ni podatka o faktorjih oz. meritve po frekvenčnih območjih. Gradbena zvočna izolirnost so določi o SIST EN 12354-3 (R’45 = R’ + 1dB; R’tr,s = R’ dB).

Izvedba izračuna brez faktorjev v praksi ni priporočljiva.



3.11 ZUNANJE KONSTRUKCIJE PROSTORA

Zunanje konstrukcije so v osnovi stene in stropi proti zunanjemu zraku. Pogosto je, da ima posamezni prostor več različnih zunanjih masivnih konstrukcij, ki imajo različne zvočno izolativne lastnosti (npr. parapet pod oknom je tanjši, terase proti odprtemu zraku, streha,…). Za posamezni prostor je možen vnos petih zunanjih konstrukcij.

Prvi sklop podatkov o zunanji konstrukciji je številka in naziv konstrukcije. To so opisni podatki, ki se prikažejo v izkazu. Preprost primer bi bil “Z01 – zunanja stena z EPS fasado“.

Drugi korak je izbor same konstrukcije. Vir podatkov za masivne konstrukcije je delovni list “Konstrukcije”. Kakršnekoli nove konstrukcije se vpiše pod omenjeni delovni list. V delovnem listu “Zunanji hrup” se lahko le izbere že pripravljeno konstrukcijo. Samodejno se izpolnijo polja Rw, C in Ctr. K posamezni konstrukciji sodi obloga na notranji in zunanji strani. Vir podatkov za dodatne sloje je MS Excel delovni list “Dodatni sloji”.



Izračun za zidane stene, kjer je v konstrukcijah obojestranski omet
V primeru zidane stene je potrebno ločiti primere, ko je v seznamu konstrukcij naveden podatek iz laboratorijske meritve, kjer je že vključen obojestranski omet in med ostalimi podatki, kjer je podana le teža zidu, brez ometa. V primeru fasadne stene obojestranski omet skoraj da ne pride v poštev, saj je navadno na eni strani fasadna obloga, na drugi strani omet. Zato morate ali izbrati ustrezno konstrukcijo, kjer ni vključenega ometa in dodati omet na eni strani kot oblogo ali ustvariti novo konstrukcijo brez obojestranskega ometa.Npr. Goriške opekarne MB 29-19 zid 29 z obojestransko oblogo ima podatek z laboratorijsko meritvijo in obojestranskim ometom. Za uporabo v fasadnem zidu, je potrebno dodati novo konstrukcijo z m’ = 295 kg/m2 (kar pomeni brez ometa) in brez vpisane izolirnosti (ta se izračuna sama na podlagi mase).

Montažne in skeletne konstrukcije

Pri montažnih in skeletnih konstrukcijah je potrebno pridobiti končen podatek o zvočni izolativnosti elementa. To pomeni, da pri takih konstrukcijah ni dodatnih slojev.



Tretji sklop (dve polji desno od naziva konstrukcije) je določitev vrste konstrukcije in površine. Vrsta konstrukcije določa, v kateri del tabele izkaza se bo konstrukcija izpisala. Za vrsto konstrukcije vpišite v polje črko “P” za pokončno konstrukcije in “V” za vodoravno. Glede strehe ni nekega posebnega določila, v katero vrsto konstrukcij spada.

Površina kot zadnje polje je NETO notranja površina konstrukcijskega elementa. Ta površina seva hrup v prostor.

V površini elementa ni vključeno fasadno pohištvo (okna, vrata, mali elementi).



3.12 Okna in vrata

Tabela “OKNA IN VRATA” je namenjena vnosu fasadnega pohištva v obravnavanem prostoru.

Element se določi z izborom iz spustnega seznama. Številka elementa se izpolni samodejno. V stolpec “Št. el.” se vpiše število ponovitev tega elementa, v stolpeca “A [m]” in “B [m]” pa dolžino in višino posameznega (enega) okna oz. vrat.

V primeru, da 5 vrstic ne zadostuje, se pogojno lahko istovrstne površine združujejo.



3.13 Mali elementi

Mali elementi so roletne omarice, prezračevalni ventilatorji, elektro omarice,.. Vir podatkov je delovni list “Male odprtine”.

Element se določi z izborom iz spustnega seznama. Številka elementa se izpolni samodejno. V stolpec “Št. el.” se vpiše število ponovitev tega elementa, v stolpec “S [m2]” pa površino posameznega (enega) elementa.



3.14 Ustreznost ločilnega elementa

Ustreznost ločilnega elementa se preveri samodejno. Zahtevana izolirnost mora biti manjša ali enaka izračunani izolirnosti.
